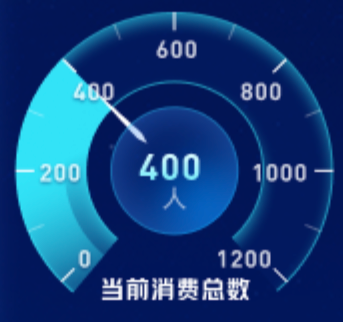

vue数据可视化大屏项目开发中需要实现仪表盘效果,效果图如下:
echarts 实现仪表盘实例颜色渐变效果

最外层刻度

我们在实现效果的时候需要需要分多步走,首先是最外层向内渐变效果,加刻度加数字标识,通过使用radial colorStops 达到颜色渐变效果
最外层刻度

{
    name: '刻度尺',
    type: 'gauge',
    radius: '100%',
    splitNumber: 6, // 刻度数量
    min: 0, // 最小刻度
    max: 1200,
    // 仪表盘轴线相关配置
    axisLine: {
      lineStyle: {
        color: [
          [
            5,
            {
              type: 'radial',
              x: 0.5,
              y: 0.6,
              r: 0.6,
              colorStops: [
                {
                  offset: 0.85,
                  color: 'rgba(50, 226, 247, 0)', // 0% 处的颜色
                },
                {
                  offset: 0.90,
                  color: 'rgba(24, 124, 165, 0.1)', // 100% 处的颜色
                },
                {
                  offset: 1,
                  color: 'rgba(24, 124, 165, 1.00)', // 100% 处的颜色
                },
              ],
            },
          ],
        ],
        width: 300,
      },
    },
    /** 分隔线样式*/
    splitLine: {
      show: true,
      length: 9,
      lineStyle: {
        width: 1,
        color: '#fff', // 用颜色渐变函数不起作用
      },
    },
    /** 刻度线*/
    axisTick: {
      show: true,
      splitNumber: 2,
      lineStyle: {
        color: 'rgba(255, 255, 255, 0.3)', // 用颜色渐变函数不起作用
        width: 1,
      },
      length: 5,
    },
    /** 刻度标签*/
    axisLabel: {
      distance: 2,
      color: 'rgba(255, 255, 255, 1)',
      fontSize: 12,
      fontFamily: 'DIN-Bold'
    },
    detail: {
      show: false,
    },
    animationDuration: 4000,
  }

添加标题

中间数字 单位 以及底部说明添加,这里我们使用title来实现,并通过zlevel来讲层级设置高一点,帮忙后面被其他内容遮挡
添加标题

title: [
  {
    text: '{val|' + dataArr + '}\n{name|' + '人' + '}',
    bottom: '35%',
    left: 'center',
    zlevel: 100,
    textStyle: {
      rich: {
        val: {
          fontSize: 18,
          color: '#E5E5E5',
          fontFamily: 'DIN-Bold',
          padding: [2, 0],
        },
        name: {
          fontSize: 12,
          color: '#fff',
        },
      },
    },
    triggerEvent: true,
  },
  {
    text: '{name|' + '当前消费总数' + '}',
    bottom: '14%',
    left: 'center',
    zlevel: 100,
    textStyle: {
      rich: {
        val: {
          fontSize: 18,
          color: '#E5E5E5',
          fontFamily: 'HYYakuHei',
          padding: [5, 0]
        },
        name: {
          fontSize: 12,
          color: '#fff',
        },
      },
    },
    triggerEvent: true,
  },
],

内层渐变效果

然后是增加内第二层渐变效果,这一次的颜色是从内向外逐渐变淡,也是通过colorStops来实现
内层渐变效果

{
    name: '第二次弧形向外渐变',
    type: 'gauge',
    radius: '55%',
    splitNumber: 0, // 刻度数量
    min: 0, // 最小刻度
    max: 1200,
    // 仪表盘轴线相关配置
    axisLine: {
      lineStyle: {
        color: [
          [
            3,
            {
              type: 'radial',
              x: 0.5,
              y: 0.6,
              r: 0.6,
              colorStops: [
                {
                  offset: 0.84,
                  color: 'rgba(50, 226, 247, 0)', // 0% 处的颜色
                }, {
                  offset: 0.85,
                  color: 'rgba(29, 129, 172, 1.00)', // 0% 处的颜色
                },
                {
                  offset: 0.99,
                  color: 'rgba(24, 124, 165, 0.1)', // 100% 处的颜色
                },
                {
                  offset: 1,
                  color: 'rgba(50, 226, 247, 0)', // 100% 处的颜色
                },
              ],
            },
          ],
        ],
        width: 300,
      },
    },
    /** 分隔线样式*/
    splitLine: {
      show: false,
      length: 9,
      lineStyle: {
        width: 1,
        color: '#fff', // 用颜色渐变函数不起作用
      },
    },
    /** 刻度线*/
    axisTick: {
      show: false,
      splitNumber: 2,
      lineStyle: {
        color: 'rgba(255, 255, 255, 0.3)', // 用颜色渐变函数不起作用
        width: 1,
      },
      length: 5,
    },
    /** 刻度标签*/
    axisLabel: {
      distance: 2,
      show: false,
      color: 'rgba(255, 255, 255, 1)',
      fontSize: 12,
      fontFamily: 'DIN-Bold'
    },
    detail: {
      show: false,
    },
    animationDuration: 4000,
  },

增加指针

然后是增加指针,通过pointer来实现指针,设置好startAngle和endAngle让其和其他组件形状保持一致

{
    name: "指针",
    type: "gauge",
    zlevel: 5,
    radius: "70%",
    startAngle: 225,
    endAngle: -45,
    center: center, //整体的位置设置
    axisLine: {
      show: false
    },
    axisTick: {
      show: false
    },
    splitLine: {
      show: false
    },
    axisLabel: {
      show: false
    },
    min: 0,
    max: 1200,
    pointer: {
      show: true,
      width: 3,
      length: "80%",
      offsetCenter: [0, 0],
    },
    itemStyle: {
      normal: {
        color: '#fff'
      }
    },
    detail: {
      show: false,

    },
    data: [dataArr]
},

增加渐变色区域

增加渐变色区域,指针划过的区域要有颜色并且是渐变色,我们也是通过colorStops来实现。

{
    name: '渐变进度',
    type: 'gauge',
    radius: '100%',
    splitNumber: 0,
    startAngle: 225,
    endAngle: -45,
    zlevel: 9,
    axisLine: {
      lineStyle: {
        color: [
          [
            dataArr / max,
            {
              type: 'linear',
              x: 0,
              y: 1,
              x2: 0,
              y2: 0,
              colorStops: [
                {
                  offset: 0,
                  color: 'rgba(60,207,223,0)', // 0% 处的颜色
                },
                {
                  offset: 0.9,
                  color: 'rgba(50, 226, 247, 0.8)', // 100% 处的颜色
                },
                {
                  offset: 1,
                  color: 'rgba(50, 226, 247, 1)', // 100% 处的颜色
                },
              ],
            },
          ],
        ],
        width: 38,
      },
    },
    axisLabel: {
      show: false,
    },
    axisTick: {
      show: false,
    },
    splitLine: {
      show: false,
    },
    itemStyle: {
      show: false,
    },
    detail: {
      show: false,
    },
    title: {
      // 标题
      show: false,
    },
    data: [],
    pointer: {
      show: false,
    },
    animationDuration: 4000,
  },

中心圆盘

中心有一个渐变色的圆盘,我们需要添加,我们需要添加一个pie来实现圆盘,并通过echarts.graphic.LinearGradient来实现圆盘的颜色渐变。

{
    type: 'pie',
    radius: ['0', '38%'],
    center: ['50%', '50%'],
    hoverAnimation: false,
    z: 3,
    data: [
      {
        value: 100,
        itemStyle: {
          normal: {
            color: new echarts.graphic.LinearGradient(0, 0, 0, 1, [
              {
                offset: 0,
                color: 'rgba(11, 46, 123, 1.00)',
              },
              {
                offset: 1,
                color: 'rgba(6, 97, 191, 1.00)',
              },
            ]),
            opacity: 1,
          },
        },
        label: {
          show: false,
        },
      },
    ],
    labelLine: {
      show: false,
    },
},

遮蔽指针

指针式在圆盘上的,但是又没有到圆盘中心,这时候我们需要再添加一个圆盘来遮蔽这一段的指针,为了避免突兀颜色需要和上一个圆盘颜色一致,并且层级高于指针,这样才能遮挡住圆盘。

{
    type: 'pie',
    radius: ['0', '30%'],
    center: ['50%', '50%'],
    hoverAnimation: false,
    zlevel: 8,
    data: [
      {
        value: 100,
        itemStyle: {
          normal: {
            color: new echarts.graphic.LinearGradient(0, 0, 0, 1, [
              {
                offset: 0,
                color: 'rgba(11, 46, 123, 1.00)',
              },
              {
                offset: 1,
                color: 'rgba(6, 97, 191, 1.00)',
              },
            ]),
            opacity: 1,
          },
        },
        label: {
          show: false,
        },
      },
    ],
    labelLine: {
      show: false,
    },
},

最终便实现了如下圆盘效果

实现仪表盘实例颜色渐变

数据大屏页面渲染效果实例
