通过canvas绘制虚线效果

js yekong 486℃

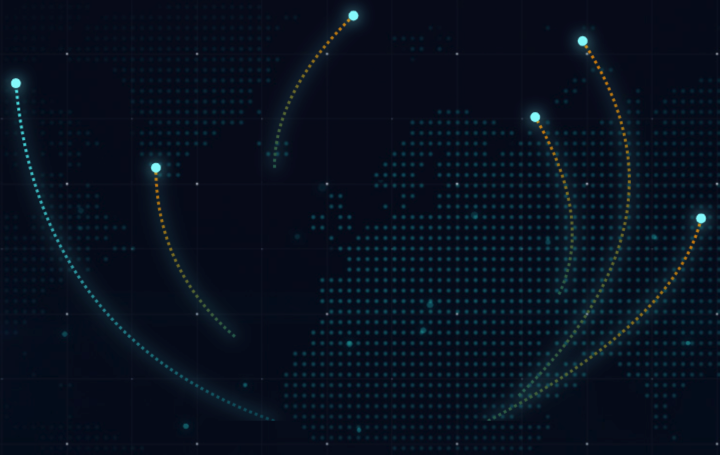

数据可视化大屏 项目中,ui设计师会设计一些元素在页面中让页面更加华丽比如虚线效果,如果我遇到下图的元素的话,第一个考虑的就是通过图片来实现,当我看到页面源码的时,发现这些效果竟然是用canvas画出来的。如果对canvas不熟悉的话,可能连代码的意思都不了解。今天将代码整理出来,以后有机会要学习一下。
通过canvas绘制虚线效果

html

<canvas class="dashed"></canvas>

js

    // 中间虚线
    function dashed() {
        var canvas = document.querySelector('.dashed')
        var ctx = canvas.getContext('2d')
        var w = canvas.width = document.querySelector('.dashed').clientWidth
        var h = canvas.height = document.querySelector('.total').clientHeight / 3 * 2
        ctx.lineWidth = 3
        ctx.setLineDash([3, 3]);
        ctx.fillStyle = '#93f8fb'
        ctx.shadowOffsetX = 0;
        // 阴影的y偏移
        ctx.shadowOffsetY = 0;
        // 阴影颜色
        ctx.shadowColor = '#93f8fb';
        // 阴影的模糊半径
        ctx.shadowBlur = 15;
        ctx.save()  //缓存初始状态
        // 绘制第一条曲线
        ctx.beginPath()
        var grd = ctx.createLinearGradient(w / 11 * 2, h / 3, w / 5 * 2, h);
        grd.addColorStop(0, "#54e2e6");
        grd.addColorStop(1, "#065261");
        ctx.strokeStyle = grd;
        ctx.moveTo(w / 5 * 2, h)
        ctx.quadraticCurveTo(w / 5, h / 6 * 5, w / 11 * 2, h / 3);
        ctx.stroke();
        // 绘制第一条曲线上的圆光效果
        ctx.beginPath()
        ctx.moveTo(w / 11 * 2, h / 3)
        ctx.arc(w / 11 * 2, h / 3, 5, 0, Math.PI * 2)
        ctx.fill()
        ctx.restore()
        ctx.save()
        // 绘制第二条线
        ctx.beginPath()
        var grd = ctx.createLinearGradient(w / 11 * 3.3, h / 2, w / 3 * 1.1, h / 6 * 5);
        grd.addColorStop(0, "#e08d03");
        grd.addColorStop(1, "#2e6a5c");
        ctx.strokeStyle = grd;
        ctx.moveTo(w / 3 * 1.1, h / 6 * 5)
        ctx.quadraticCurveTo(w / 5 * 1.5, h / 6 * 4.2, w / 11 * 3.3, h / 2);
        ctx.stroke();
        // 绘制第二条曲线上的圆光效果
        ctx.beginPath()
        ctx.moveTo(w / 11 * 3.3, h / 2)
        ctx.arc(w / 11 * 3.3, h / 2, 5, 0, Math.PI * 2)
        ctx.fill()
        ctx.restore()
        ctx.save()
        // 绘制第三条线
        ctx.beginPath()
        var grd = ctx.createLinearGradient(w / 3 * 1.4, h / 5, w / 5 * 2, h / 2);
        grd.addColorStop(0, "#e08d03");
        grd.addColorStop(1, "#2e6a5c");
        ctx.strokeStyle = grd;
        ctx.moveTo(w / 5 * 2, h / 2 )
        ctx.quadraticCurveTo(w / 3 * 1.2, h / 4 * 1.4, w / 3 * 1.4, h / 5);
        ctx.stroke();
        // 绘制第三条曲线上的圆光效果
        ctx.beginPath()
        ctx.moveTo(w / 3 * 1.4, h / 5)
        ctx.arc(w / 3 * 1.4, h / 5, 5, 0, Math.PI * 2)
        ctx.fill()
        ctx.restore()
        ctx.save()
        // 绘制第四条线
        ctx.beginPath()
        var grd = ctx.createLinearGradient(w / 5 * 3.1, h / 3*1.2, w / 5 * 3.2, h / 2 * 1.5);
        grd.addColorStop(0, "#e08d03");
        grd.addColorStop(1, "#2e6a5c");
        ctx.strokeStyle = grd;
        ctx.moveTo(w / 5 * 3.2, h / 2 * 1.5)
        ctx.quadraticCurveTo(w / 5 * 3.35, h / 2 * 1.2, w / 5 * 3.1, h / 3*1.2);
        ctx.stroke();
        // 绘制第四条曲线上的圆光效果
        ctx.beginPath()
        ctx.moveTo( w / 5 * 3.1, h / 3*1.2)
        ctx.arc( w / 5 * 3.1, h / 3*1.2, 5, 0, Math.PI * 2)
        ctx.fill()
        ctx.restore()
        ctx.save()
        // 绘制第五条线
        ctx.beginPath()
        var grd = ctx.createLinearGradient(w / 5 * 3.3, h / 4, w / 5 * 3.2, h / 2 * 1.9);
        grd.addColorStop(0, "#e08d03");
        grd.addColorStop(1, "#2e6a5c");
        ctx.strokeStyle = grd;
        ctx.moveTo(w / 5 * 3.03, h / 2 * 1.9)
        ctx.quadraticCurveTo(w / 5 * 3.8, h / 2 * 1.2, w / 5 * 3.3, h / 4);
        ctx.stroke();
        // 绘制第五条曲线上的圆光效果
        ctx.beginPath()
        ctx.moveTo(w / 5 * 3.3, h / 4)
        ctx.arc(w / 5 * 3.3, h / 4, 5, 0, Math.PI * 2)
        ctx.fill()
        ctx.restore()
        ctx.save()
        // 绘制第六条线
        ctx.beginPath()
        var grd = ctx.createLinearGradient(w / 5 * 3.8, h / 2*1.2, w / 5 * 2.9, h);
        grd.addColorStop(0, "#e08d03");
        grd.addColorStop(1, "#2e6a5c");
        ctx.strokeStyle = grd;
        ctx.moveTo(w / 5 * 2.9, h)
        ctx.quadraticCurveTo(w / 5 * 3.7, h / 2 * 1.6, w / 5 * 3.8, h / 2*1.2);
        ctx.stroke();
        // 绘制第六条曲线上的圆光效果
        ctx.beginPath()
        ctx.moveTo(w / 5 * 3.8, h / 2*1.2)
        ctx.arc(w / 5 * 3.8, h / 2*1.2, 5, 0, Math.PI * 2)
        ctx.fill()
    }
    dashed()
